結構特性：

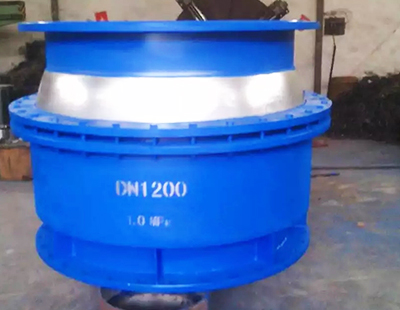

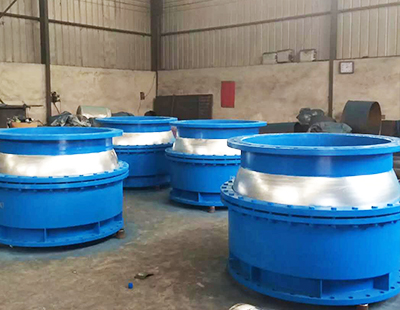

注填式球形補償器具有以下特點：

①密封性能更好：以碳纖維為主體的抗拉力盤根為道密封，再采用可加注柔性填料對成型密封填料(盤根)產生加緊力，在兩道密封圈中間以高壓注入柔性填料，使它們分別向兩邊壓緊，此時盤根在軸向被壓縮的同時產生徑向力，使盤根與球體緊密接觸，同時盤根中的潤滑油被擠出，在接觸面形成油膜，構成第二道密封防線，且摩擦系數更小。
② 結構更安全：采用整體焊接結構，所有運動部件完全包容。
③ 維護更方便：在產品運行過程中，萬一發生滲漏可及時往加注管內加注注填式柔性密封填料，使產品性能回復如初。
主要技術參數：

公稱通徑DNmm	補償量mm	徑向大尺寸Dmm	摩擦阻力				接口端口尺寸doxs(mm)	總長mm	重量
									1.0(Mpa)		1.6(Mpa)		2.5(Mpa)		4.0(Mpa)
			1.0Mpa	1.6Mpa	2.5Mpa	4.0Mpa	法蘭連接		接管	法蘭	接管	法蘭	接管	法蘭	接管	法蘭
50	180	114	60	96	141	226	59*3.5	200	18	23	18.8	23.8	23	29	26
65	198	152	139	223	328	525	73*4	260	26	31	27	33	32	39	38
80	225	168	318	508	747	1195	89*4	292	37	45	38	46	45	53	54
100	260	178	538	860	1265	2024	108*4	310	56	66	58	68	70	82	83
125	300	206	1040	1665	2448	3918	133*4	350	77	87	79	91	95	111	112
150	375	254	1518	2430	3573	5718	159*4.5	440	85	99	87	101	105	125	121
200	440	236	2160	3456	5082	8132	219*5	435	118	137	121	141	145	176	170
250	540	315	5284	8455	12433	19894	273*6	584	238	262	243	271	290	330	341
300	608	275	7850	12560	18470	29553	325*6	602	331	360	338	375	405	457	470
350	685	370	10394	16630	24455	39129	377*8	670	503	546	514	569	615	696	720
400	780	420	13369	21391	31457	50332	426*8	757	584	645	596	665	715	822	840
500	900	336	26014	41622	61209	97934	529*8	728	965	1045	985	1111	1150	1315	1408
600	1055	448	45068	72108	106041	169665	630*8	900	1345	1449	1375	1640	1647	1895	1943
700	1300	710	70902	113443	166828	266924	720*8	1290	1524		1555		1866		2193
800	1450	830	92548	148076	265820	348414	820*10	1480	1700		1735		2080		2465
900	1630	950	124948	199900	293970	470353	920*10	1650	1876		1876		2298		2700
1000	1810	1100	153252	245203	360592	576948	1020*10	1810	2058		2100		2520		2940
